ROCK Pi 4 ABC调试串口使用

peter

样机购买：https://item.taobao.com/item.htm?&id=599897236410

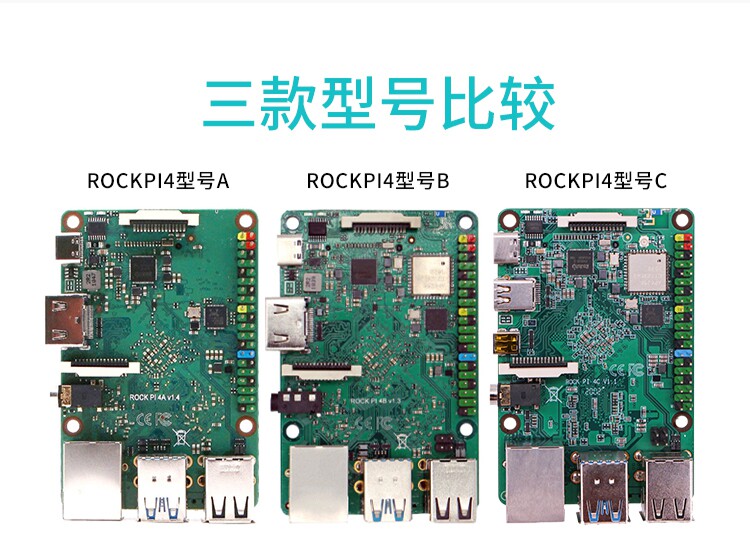

• rock pi 4
• USB Type-C电源适配器和USB Type-C充电数据线
• 使用 Windows 或 Linux 的主机 PC
• USB转TTL串口线
• USB转TTL线各管脚定义如下图所示：


• ROCK Pi 4 的默认波特率为 1500000(1.5Mbps)，请检查您的 USB 转 TTL 线是否支持 1.5Mbps 波特率。CP210X和PL2303x部分型号 有波特率限制，请查看指定型号。我们还测试了一些基于 PL2303x 的廉价电缆无法正常工作。确保选择高质量的。以下说明使用基于FT232RL的电缆。
• 貌似macOS平台的串口工具由于驱动限制不能支持自定义波特率，比如1.5Mbps。如果您知道如何在 macOS 上设置自定义波特率，请在此处添加一个项目以显示您的发现。

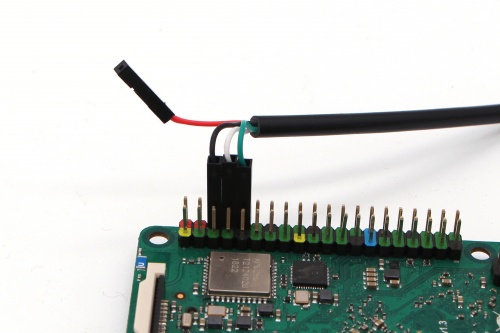

如下连接 USB 转 TTL 串行电缆。不要连接红线。

rock pi 4         <--->     USB转TTL线
RX（引脚 10）        <--->        绿线
TX（引脚 8）        <--->        白线
地（引脚 6）        <--->        黑线

主机 PC 上的串行设置
ROCK Pi 4 u-boot 和内核控制台的默认串行设置是：

1. 波特率：1500000

2.    数据位：8

3.    停止位：1

4.    奇偶校验：无

5.    流量控制：无


复制代码

Linux
Minicom 是支持大范围波特率的串口工具。

安装 minicom：

1. sudo apt-get update

2.    sudo apt-get install minicom

复制代码

插入USB转TTL线，内核`dmesg | tail` 应显示以下设备：

1.

2.   [1036835.654076] usb 1-6.4.3: new full-speed USB device number 103 using xhci_hcd

3.    [1036835.755730] usb 1-6.4.3: New USB device found, idVendor=0403, idProduct=6001

4.    [1036835.755732] usb 1-6.4.3: New USB device strings: Mfr=1, Product=2, SerialNumber=0

5.    [1036835.755733] usb 1-6.4.3: Product: USB <-> Serial

6.    [1036835.755734] usb 1-6.4.3: Manufacturer: FTDI

7.    [1036835.756728] ftdi_sio 1-6.4.3:1.0: FTDI USB Serial Device converter detected

8.    [1036835.756750] usb 1-6.4.3: Detected FT232BM

9.    [1036835.757195] usb 1-6.4.3: FTDI USB Serial Device converter now attached to ttyUSB0

复制代码

/dev/ttyUSB0是我们的设备。

设置 minicom
首先将当前用户添加到 plugdev 组以使用 minicom，无需 sudo 或 root。

1. sudo usermod -a -G plugdev $USER

复制代码

编辑您的~/.bashrc并添加以下带有一些默认参数的行

1. alias minicom='minicom -w -t xterm -l -R UTF-8'

复制代码

登录新终端生效。

创建并编辑文件~/.minirc.rockpi4，添加以下内容：

1. pu port             /dev/ttyUSB0

2.    pu baudrate         1500000

3.    pu bits             8

4.    pu parity           N

5.    pu stopbits         1

6.    pu rtscts           No

复制代码

现在运行minicom rockpi4以使用上面的配置并连接到 ROCK Pi 4 串行控制台。

Windows
Putty 也是支持大范围波特率的出色串行工具。
将 USB 转 TTL 电缆插入 Windows PC。查看 设备管理器，您可以找到COM 编号。这是COM3。
在 Windows PC 上启动应用程序 Putty。并进行如下设置：

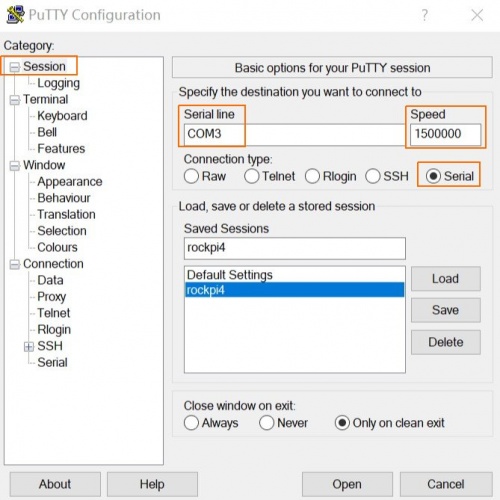

对于类别Session，将串行线路设置为 COM3，速度  1500000，连接类型为串行。
在Saved Sessions列中写入rockpi4并按Save。

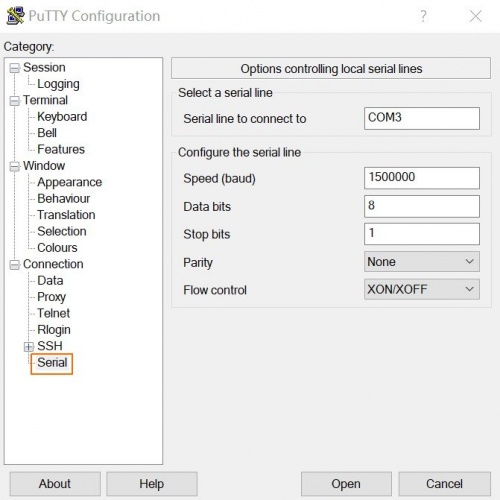

对于类别Connection---Serial，进行设置：


常见问题
1.使用调试控制台时，屏幕上有系统启动信息，但是键盘不能输入文字？
原因之一可能是串口工具设置错误，例如硬件流控等，这里我们应该禁用硬件流控。

苹果系统
下载并安装PL2303 Mac OS X 驱动程序（通用二进制驱动程序）
安装CoolTerm（通用二进制）

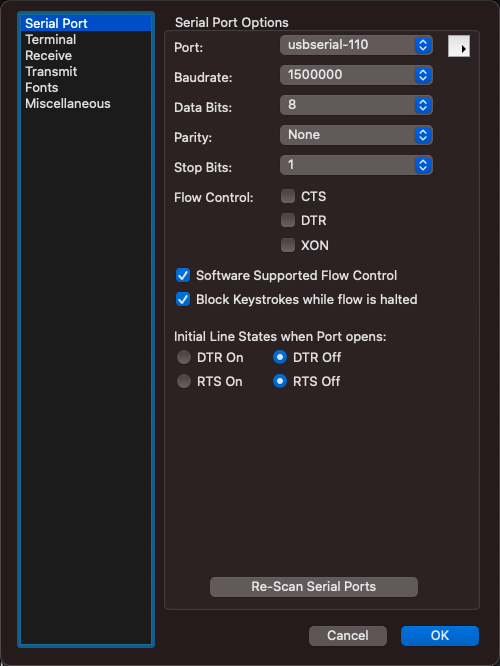

单击选项菜单并设置以下内容：

• 端口：选择usbserial-xxx
• 波特率：选择自定义输入1500000
• 没有流量控制，也没有 DTR/RTS


• 单击保存图标将配置保存为rockpi4，然后单击连接图标

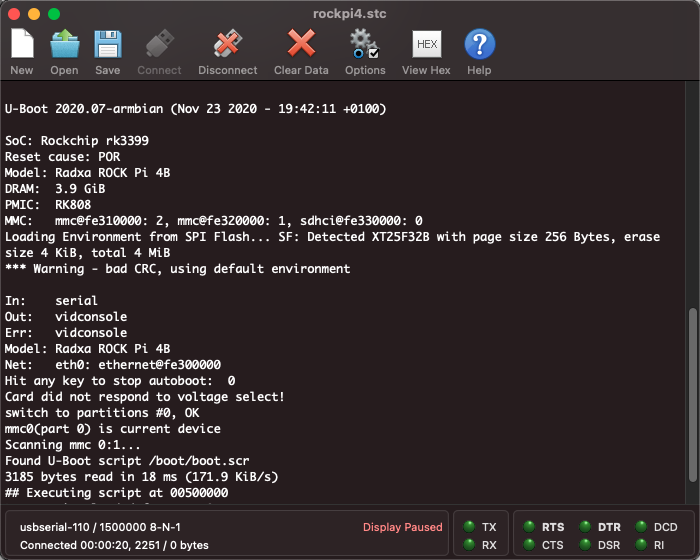

• 启动您的 ROCK Pi 4，您将看到串行控制台输出
