Rock Pi X串口使用问题

[复制链接]

77

主题

101

回帖

1819

积分

版主

Rank: 7Rank: 7Rank: 7

积分
1819
发表于 2020-12-15 20:55:21 | 显示全部楼层 |阅读模式

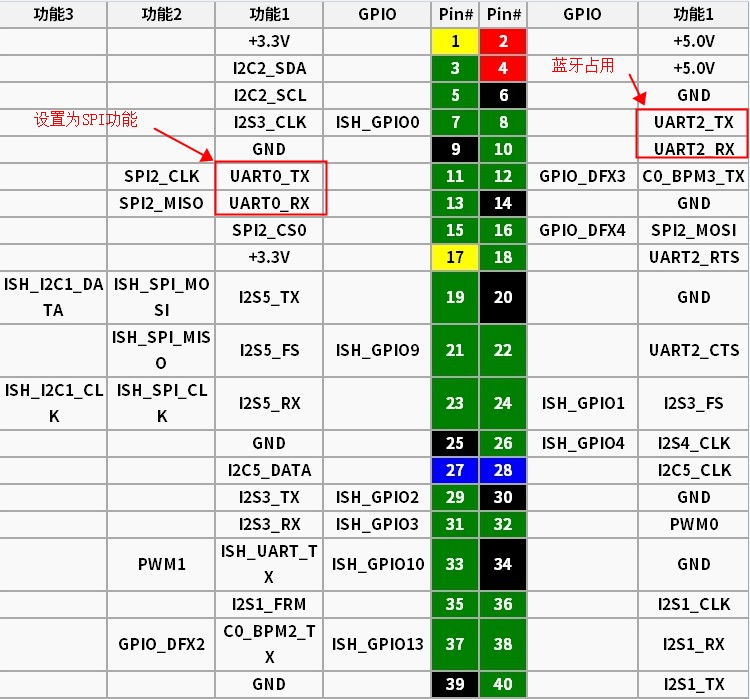

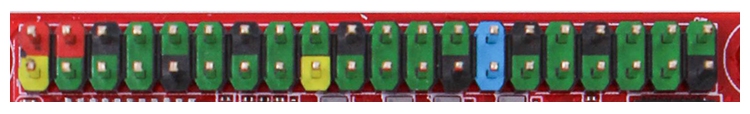

ROCK Pi X的Uart1已经被BT占用,Uart0已经被设置为SPI功能,目前是底部的COM1是按照win10标准的Uart port,要使用COM1请按照如下链接进行设置:https://wiki.radxa.com/RockpiX/bios/serial_console 2.jpg

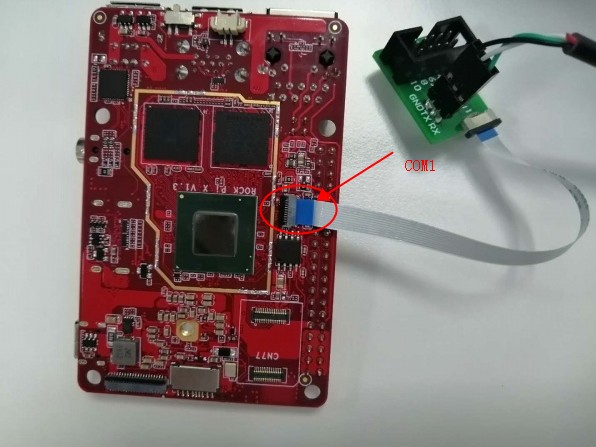

COM1非40pin管脚,在背面金手指座子位置,需用串口转接板配合使用
注意:
40PIN里面的UART2_TX  UART_RX是可以使用的,ubuntu是可以用的,win10要用的话很复杂,需要修改驱动去支持,目前还在开发中。
急需要多串口的用户,可以优先考虑,外接USB转串口模块,例如CH341这种,稳定可靠又便宜。
https://item.taobao.com/item.htm?&id=543754528366我们风火轮可以给相应驱动。
windows10下使用GPIO可以参考这个:https://docs.microsoft.com/en-us/windows/uwp/devices-sensors/enable-usermode-access

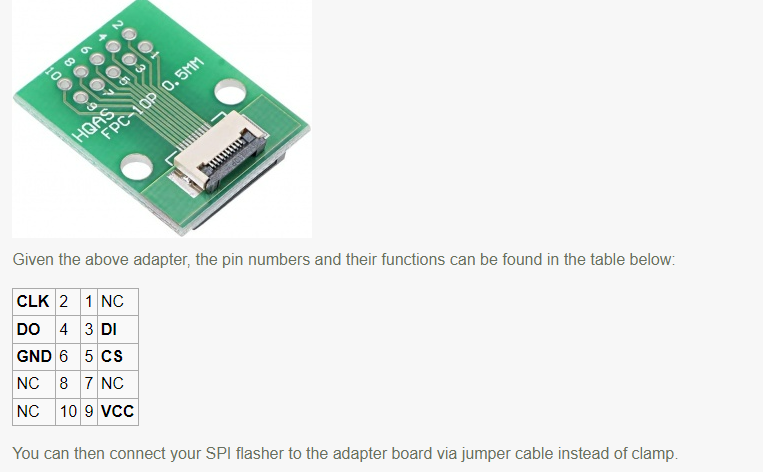

上图的绿色转接板,其实就是一个0.5mm FPC转2.54mm 的转接板,10pin的
例如这种
https://detail.tmall.com/item.htm?&id=609414098520&
这个10P 的FPC座子里,管脚定义
pin 6 --GND,
pin 7 ---TX,
pin 8 ---RX.
回复

使用道具 举报

1

主题

8

回帖

33

积分

新手上路

Rank: 1

积分
33
发表于 2020-12-21 16:52:10 | 显示全部楼层
有办法直接使用uart0或2吗?不用蓝牙或者spi的话
回复 支持 反对

使用道具 举报

77

主题

101

回帖

1819

积分

版主

Rank: 7Rank: 7Rank: 7

积分
1819
 楼主| 发表于 2020-12-22 10:12:10 | 显示全部楼层
风火轮用户88665 发表于 2020-12-21 16:52
有办法直接使用uart0或2吗?不用蓝牙或者spi的话

ubuntu系统下直接修改配置文件,可以参照此链接:https://wiki.radxa.com/RockpiX/bios/serial_console
回复 支持 反对

使用道具 举报

1

主题

8

回帖

33

积分

新手上路

Rank: 1

积分
33
发表于 2020-12-24 11:38:21 来自手机 | 显示全部楼层
如果是win10呢?
回复 支持 反对

使用道具 举报

77

主题

101

回帖

1819

积分

版主

Rank: 7Rank: 7Rank: 7

积分
1819
 楼主| 发表于 2020-12-24 13:49:43 | 显示全部楼层

参照帖子正文的使用方法,帖子正文就是win10的
回复 支持 反对

使用道具 举报

1

主题

8

回帖

33

积分

新手上路

Rank: 1

积分
33
发表于 2020-12-24 15:38:10 来自手机 | 显示全部楼层
我是说,在win10下如何使用40pin上的uart?
回复 支持 反对

使用道具 举报

77

主题

101

回帖

1819

积分

版主

Rank: 7Rank: 7Rank: 7

积分
1819
 楼主| 发表于 2020-12-24 18:18:50 | 显示全部楼层
风火轮用户88665 发表于 2020-12-24 15:38
我是说,在win10下如何使用40pin上的uart?

win10下无法使用40Pin上的uart,暂时只能通过背后的debug转接来使用串口
回复 支持 反对

使用道具 举报

0

主题

3

回帖

10

积分

新手上路

Rank: 1

积分
10
发表于 2021-2-1 14:07:24 | 显示全部楼层
你好,win10下可以使用哪个串口,如何使用?
回复 支持 反对

使用道具 举报

77

主题

101

回帖

1819

积分

版主

Rank: 7Rank: 7Rank: 7

积分
1819
 楼主| 发表于 2021-2-1 14:21:38 | 显示全部楼层
风火轮用户59483 发表于 2021-2-1 14:07
你好,win10下可以使用哪个串口,如何使用?

看楼上回复
回复 支持 反对

使用道具 举报

0

主题

3

回帖

10

积分

新手上路

Rank: 1

积分
10
发表于 2021-2-1 15:01:46 | 显示全部楼层

我查看uart2通过um3204连接到了CN5这个40p连接器,没有连接其他器件,为啥不能使用?
回复 支持 反对

使用道具 举报

77

主题

101

回帖

1819

积分

版主

Rank: 7Rank: 7Rank: 7

积分
1819
 楼主| 发表于 2021-2-1 16:08:34 | 显示全部楼层
风火轮用户59483 发表于 2021-2-1 15:01
我查看uart2通过um3204连接到了CN5这个40p连接器,没有连接其他器件,为啥不能使用? ...

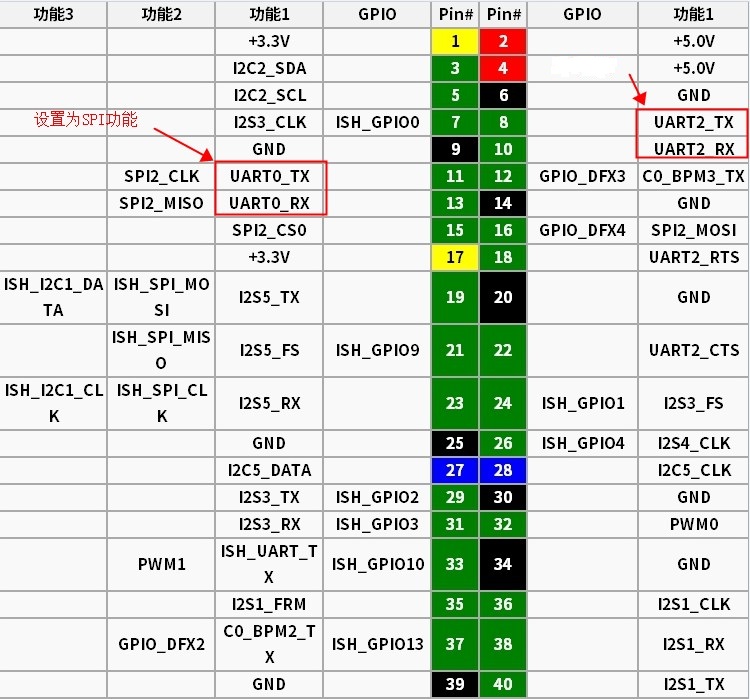

你看帖子正文,截图红字写明了,写了uart2被蓝牙占用了 1.jpg
回复 支持 反对

使用道具 举报

0

主题

3

回帖

10

积分

新手上路

Rank: 1

积分
10
发表于 2021-2-1 17:34:25 | 显示全部楼层
南希- 发表于 2021-2-1 16:08
你看帖子正文,截图红字写明了,写了uart2被蓝牙占用了

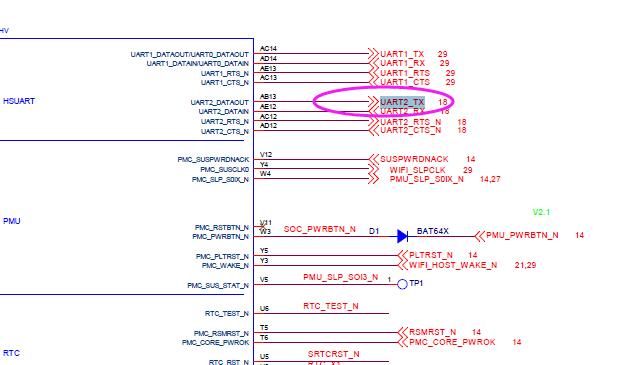

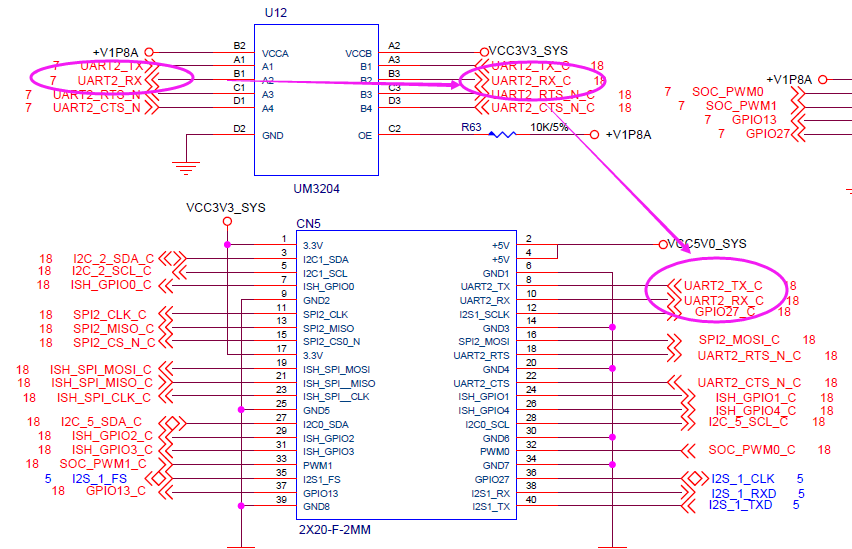

你好,原理图中uart2的信号只出现在这两个地方,没发现连接蓝牙。请问你标注的被蓝牙占用可以从哪里看到?
是不是咱们原理图不一样?我的原理图1.3和1.4版本中uart0(信号标uart3)连接debug连接器CN6,uart1连接
wifi芯片ap6255;uart2通电电压调节芯片接40pin连接器CN5
1.jpg 2.jpg.png
回复 支持 反对

使用道具 举报

77

主题

101

回帖

1819

积分

版主

Rank: 7Rank: 7Rank: 7

积分
1819
 楼主| 发表于 2021-2-1 18:51:06 | 显示全部楼层
风火轮用户59483 发表于 2021-2-1 17:34
你好,原理图中uart2的信号只出现在这两个地方,没发现连接蓝牙。请问你标注的被蓝牙占用可以从哪里看到 ...

看最新版本的原理图,里面有写
资料:http://smartfire.cn/forum.php?mo ... light=rock%2Bpi%2BX
