Pn532开发板 --NFC开发板

2015-1-10 15:49| 发布者: peter| 查看: 17757| 评论: 0

摘要: 深圳风火轮技术开发团队，中国NFC近场通信专家1、我们提供NFC评估板，2、提供Android系统NFC应用开发服务，3、提供WinCE系统NFC程序开发服务，4、提供廉价NFC解决方案（基于单片机）本PN532开发板可以通过串口和电脑 ...

深圳风火轮技术开发团队，中国NFC近场通信专家

1、我们提供NFC评估板，

2、提供Android系统NFC应用开发服务，

3、提供WinCE系统NFC程序开发服务，

4、提供廉价NFC解决方案（基于单片机）

本PN532开发板可以通过串口和电脑连接，上位机可以使用libnfc，libnfc是一个开源的软件，功能特别强大，实现了很多nfc的功能。也可以用我们提供的图形化的NFC调试工具进行NFC调试与开发。

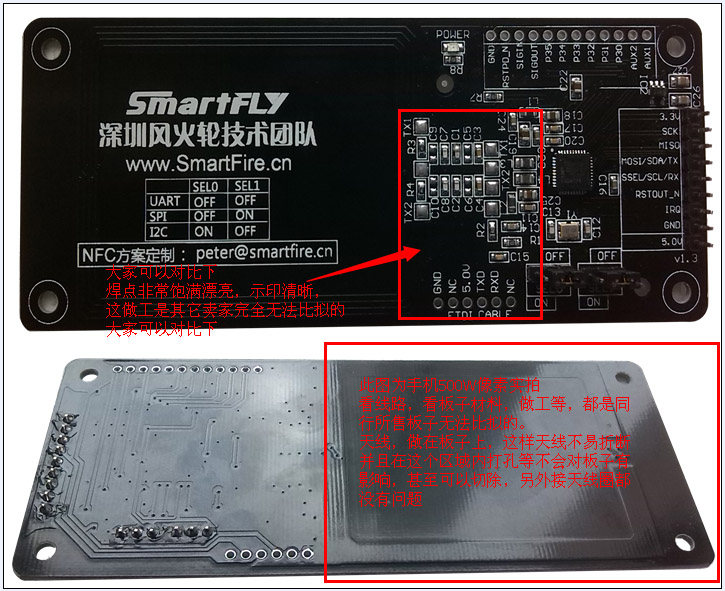

电路板全部采用机器焊接，外观整齐漂亮，质量稳定可靠。绝对不会出现虚焊和短路。市面上一些采用手工焊接的PN532（QFN封装）电路板，由于QFN封装的原因经常发生虚焊和短路现象。

电路板将PN532的所有引脚都引出来，方便二次开发评估，包括smartMX芯片的接口也引出来。电路板天线经过数学公式的计算，再利用矢量网络分析仪调测，达到最佳的匹配效果！！

3.3v或5V供电，用户可自由选择，最远的读卡距离可以达到7.5cm！

凡是购买NFC开发板+本店自主开发的树莓派立减50元，即买即减。

建议搭配USB串口板一起购买

点这里购买

完善的调试系统

Arduino测试方法：

为什么要从我们这里购买?

深圳风火轮技术开发团队,是目前国内知名的NFC技术开发团队，拥有丰富的NFC项目开发经验,在我们在购买可以得到：

1、单片机和ARM操作NFC的C程序源码和文档

2、Android的NFC应用开发例子和源码

3、WinCE的NFC协议栈源码

4、arduino的I2C 和SPI 代码，还有P2P的DEMO例子

5、libnfc在Windows/linux下的使用教程等等，非常详细与实用。

6、可以得到更专业的技术支持，我们有相应的QQ群和技术论坛进行支撑。

QQ群：294246347 风火轮NFC技术论坛：http://smartfire.cn/bbs/forum-50-1.html

超多NFC实用资料（独家提供PCB和原理图源文件，而非PDF文件，您可以直接修改或是参考，）

名称	类型	备注
8052单片机控制M I F A R E源码	文件夹	源码+文档
libnfc_1.5.0（源码+文档）	文件夹	开源库libnfc已编译好给windows
libnfc源码（开源NFC协议栈）	文件夹	NFC应用开源库libnfc
NFC技术文档（源码+文档）	文件夹	NFC开发的一些指导教程
PN532芯片资料	文件夹	NXP的PN532资料
WINCE的NFC开发（源码+文档）	文件夹	包括open NFC源码
原理图和PCB	文件夹
Android中NFC开发资料（源码+文档）	文件夹
libnfc-1.7.0-rc6.tar	文件夹
LPC1343单片机使用PN532例子	文件夹	C语言代码
PN532搭配arduino使用例子	文件夹	P2P，SPI,IIC等例子源码
STC12C5A60S2单片机控制PN532源码	文件夹	实际项目源码
廉价的NFC卡片方案（仅有device功能）	文件夹	超廉价的NFC卡方案，适用NFC外设
Linux中使用Libnfc（基于PN532）教程.pdf	文档
NXP NFC 芯片选型指南.pdf	文档
PN532开发板---SPI接口教程.pdf	文档
PN532苹果系统libnfc教程.pdf	文档
adafruit-pn532开发板教程(英文).pdf	文档
NFCGUIFreeVer(NFC的PC图形开发工具).7z	压缩包
PN532开发板 I2C测试教程.pdf	文档
PN532开发板使用教程.pdf	文档
PN532用户手册（含详细命令）.pdf	文档
树莓派（raspberry-pi）使用PN532教程.pdf	文档
SCRTester including user manual .zip	压缩包
更多资料与源码，请访问风火轮NFC技术论坛：http://smartfire.cn/bbs/forum-50-1.html NFC技术QQ群：294246347

Android手机NFC应用例子源码
包名：ISMB-SNEP-LIBRARY_PhoneToReader_Java_Client_SRC.zip 功能：很有用的Java代码例子，从智能手机（三星的Galaxy Nexus Android手机）通过SNEP接收NDEF发送的消息

包名：ISMB-SNEP-Library.zip 功能：ISMB-SNEP-Library All together

包名：SNEP_PhoneToReader_Android_Client_SRC.zip 功能：Android程序的示例源代码,从Android设备使用ISMB-SNEP库发送数据到NFC读卡器，

包名：SNEP_PhoneToReader_Android_Client_APK.zip 功能：从Android设备使用ISMB-SNEP库发送数据到NFC读卡器，编译好的APK例子

包名：ISMB-SNEP-LIBRARY FromReaderToPhone_source.zip 功能：Java Code useful to send NDEF messages from reader (ACR-122) to phone (Android Samsung Galaxy Nexus) via SNEP

包名：SnepReaderToPhoneSource.zip 功能：Android Sample source code to receive data from an NFC reader using the ISMB-SNEP library

NFC简介

　　NFC英文全称Near Field Communication，是由飞利浦和索尼联合开发的一种全新的近距离无线通信技术。不久前，由多家公司、大学和用户共同成立了泛欧联盟，旨在开发NFC的开放式架构，并推动其在手机中的应用。NFC由非接触式射频识别(RFID)及互联互通技术整合演变而来,在单一芯片上结合感应式读卡器、感应式卡片和点对点的功能，能在短距离内与兼容设备进行识别和数据交换。这项技术最初只是RFID技术和网络技术的简单合并，现在已经演变成一种短距离无线通信技术，发展态势相当迅速。
RFID不同的是，NFC具有双向连接和识别的特点，工作于13.56MHz频率范围，作用距离10厘米左右。NFC技术在ISO 18092、ECMA 340和ETSI TS 102 190框架下推动标准化，同时也兼容应用广泛的ISO 14443 Type-A、B以及Felica标准非接触式智能卡的基础架构。
NFC芯片装在手机上，手机就可以实现小额电子支付和读取其他NFC设备或标签的信息。NFC的短距离交互大大简化整个认证识别过程，使电子设备间互相访问更直接、更安全和更清楚。通过NFC，电脑、数码相机、手机、PDA等多个设备之间可以很方便快捷地进行无线连接，进而实现数据交换和服务。
NXP（原飞利浦）对未来的愿景是塑造一个人人可随时随地连接到想要的信息、娱乐与服务的世界，NFC 技术在这个愿景中占有极重要的地位。它的直觉式运作模式，让消费者便于操作使用，此外，它还集成了许多安全功能，使它成为付款机制与金融应用的理想选择。

PN532概述

　　PN532是一个高度集成的非接触读写芯片，它包含80C51微控制器内核（风火轮注：这个8051用户是不能对它编程的，它是用来内置NFC的底层通信协议栈），集成了13.56MHz下的各种主动/被动式非接触通信方法和协议。
　　PN532传输模块支持6种不同的工作模式：

读写器模式，支持ISO/IEC 14443A / MIFARE^?机制

读写器模式，支持 FeliCa机制

读写器模式，支持ISO/IEC 14443B机制

卡操作模式，支持ISO 14443A / MIFARE^?机制

卡操作模式，FeliCa机制

ISO/IEC18092，ECM340点对点

PN532特性

带40 kB ROM和1 kB RAM的80C51微控制器内核
高度集成的模拟电路，解调和译码响应
输出缓冲驱动器通过最少量的外部无源器件连接天线
集成了RF场检测器
集成了数据模式检测器
支持ISO/IEC 14443A / MIFARE^?
只在读写器模式中支持ISO/IEC 14443B
在读写器模式中典型工作距离超过50mm，具体距离由天线尺寸、调谐和电源决定
在NFCIP-1模式下工作距离高达50mm，具体视天线的尺寸、调谐以及电源而定
在卡操作模式中典型工作距离约为100mm，具体距离由天线尺寸、调谐和外部场强度决定
在读写器模式中，支持Mifare Classic加密，可支持212 kbit/s和424 kbit/s两种更高数据传输速率
FeliCa模式下，支持106kbit/s 、212kbit/s和424kbit/s的通信波特率
集成了NFCIP-1的RF接口，传输速率高达424kbit/s
支持主机接口：
　　　－SPI接口
　　　－I²C接口
　　　－串行UART
灵活的中断模式
低功耗模式一硬件掉电模式一软件掉电模式
当器件处于掉电模式时能够通过I²C、HSU和SPI接口自动唤醒
可编程定时器
石英晶体振荡器
2.7V~5.5V的电源
供外部加密芯片使用的电源切换功能
控制外部设备的专用I/O管脚
供产品测试使用的集成天线检测器
与外部加密IC连接的ECMA 373 NFC-WI接口

NFC技术原理

　　支持NFC的设备可以在卡操作或读写器模式下交换数据。在读写器模式下，启动NFC通信的设备，也称为NFC发起设备(主设备)，在整个通信过程中提供射频场(RF-field)，如下图所示。它可以选择106kbps、212kbps或424kbps其中一种传输速度，将数据发送到另一台设备。另一台设备称为NFC目标设备(从设备)，不必产生射频场，而使用负载调制(load modulation)技术，即可以相同的速度将数据传回发起设备。此通信机制与基于ISO14443A、MIFARE和FeliCa的非接触式智能卡兼容，因此，NFC发起设备在读写器模式下，可以用相同的连接和初始化过程检测非接触式智能卡或NFC目标设备，并与之建立联系。

在卡操作模式下，每台设备要向另一台设备发送数据时，都必须产生自己的射频场。如下图所示，发起设备和目标设备都要产生自己的射频场，以便进行通信。这是对等网络通信的标准模式，可以获得非常快速的连接设置。

Linux中使用Libnfc

在Linux下使用NFC的开源应用栈库libnfc操作PN532，来开发NFC的应用功能。

下面给出方法与步骤

Step 1: 下载最新版本的 libnfc (ex. "libnfc-1.4.1.tar.gz") 相关的内容。

$ wget http://libnfc.googlecode.com/files/libnfc-x.x.x.tar.gz
(注意这里的X要填版本号数字，例如1.6.0)
$ tar -xvzf libnfc-x.x.x.tar.gz
$ cd libnfc-x.x.x

Step 2:配置 libnfc 为UART口方式操作 PN532
$ ./configure --with-drivers=pn532_uart --enable-serial-autoprobe

*Note: libnfc can also be built in debug mode by adding '--enable-serial-autoprobe' (minus the single quotes) to the configure options

Windows中使用Libnfc

要在Windows下使用libnfc 操作PN532，实现NFC的全功能操作，用于熟悉LIBNFC库的用法，用于验证和开发NFC外设。

一、为了更好的学习和了解libnfc，可以自已编译libnfc，再使用

准备条件：

1.Libnfc-x-x-x版本参见: http://www.libnfc.org/community/

2.MinGW64( 注意此处一定得用MingGW-64"TDM64",官方的文档里已经说明通常的MingGW不带PCSCHeader )

3.libusb-win32-bin-x.x.x.x

4.cmake-2.8.6-win32-x86

上面几个工具除了LibNfc源码包我已打包上传: http://pan.baidu.com/share/link?shareid=360703&uk=2535495845

STEP1

安装相关工具，并配置系统环境变量1. 首先需要安装MingGW64,Libusb及CMake

安装MingGW64

.....

更多细节请看风火轮教程：http://smartfire.cn/bbs/thread-30278-1-1.html

二、LIBNFC的使用方法

步骤1、先把PN532开发板，通过串口与电脑连接，

如下图

注意：一定要记得RX与TX交叉，就是串口板上的TX要接PN532开发板的RX，串口板上的RX接PN532的TX，

下面的方法，以1.5版本的为示例，注意，1.6以上的版本，nfc-list.exe都不是这样用的，具体自已对比一下里面的nfc-list.c文件

注意：1.5版本的libnfc 与上面的编译方法一样的。

编译后，一定要把生成的EXE文件与libnfc.dll放在同一个目录，

例如我的是：

都放到一起后，cmd进到命令行进到这个文件目录：cd E:\libnfc-build\examples

运行：nfc-list.exe--device PN532_UART:COM3:115200

这是把卡放在PN532开发板上时，读到卡的信息如上图
当开发板上没有卡时，读不到信息，如下图

还有其他example的用法，建议直接去读源码

E:\libnfc-1.5.0\examples 这里面，例如你要理解上面做的实验nfc-list.exe的，可以看它原码nfc-list.c 你就会发现，为什么要这样传参数，如何去操作的串口，调用了libnfc的哪些API等等。

三、NFC P2P（点对点）通信例子 C语言

实现这两个PN532开发板之间的P2P通信（点对点传一个字符串“P2P transmit Sameple – SmartFire.cn”），两台电脑，分别插一个SmartNFC --PN532 开发板，

实验步骤

第一步，按以上修改libnfc，然后编译，得到的exe文件和libnfc.dll，如果不会编译，请看我的另一篇文章：http://smartfire.cn/bbs/thread-30278-1-1.html
第二步,把exe文件和libnfc.dll放到同一个文件夹，然后在windows下，CMD命令行进到这个目录
第三步：硬件连接 A电脑连接一块SmartNFC --PN532 开发板，扮演target模式（卡模式），接受B传过来的数据并显示，B电脑连接一块SmartNFC --PN532 开发板，扮演主机模式，发送数据

默认是UART连接如下图

注意：一定要记得RX与TX交叉，就是串口板上的TX要接PN532开发板的RX，串口板上的RX接PN532的TX

第四步：命令先操作A电脑，把pn532模拟成卡
A电脑，进到CMD，输入：nfc-dep-target.exe
