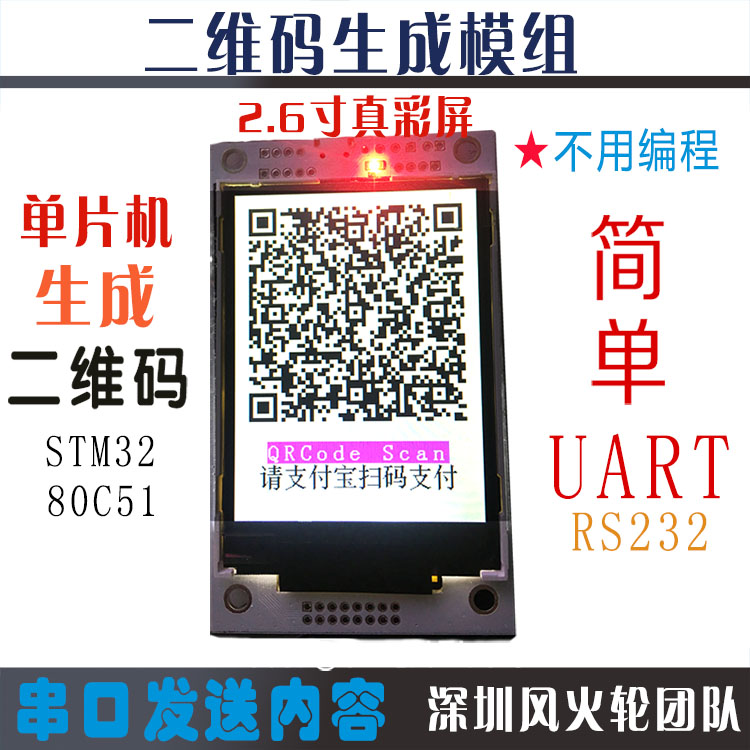

淘宝买:https://item.taobao.com/item.htm?&id=547542613316 QR26单片机显示二维码模组,超级方便和简单,不用编程,你想把什么内容生成二维码就用串口给本模组发送什么内容就行了,它自动生成并显示出来,显示屏超低功耗,2.6寸 彩色屏,320x240的分辨率,一秒种可更换1次显示内容,并能显示英文/符号 和部份中文,内置看门狗保证长时间稳定运行。 串口(UART RS232)直接发送你要生成二维码的内容。模块自动生成并显示二维码。

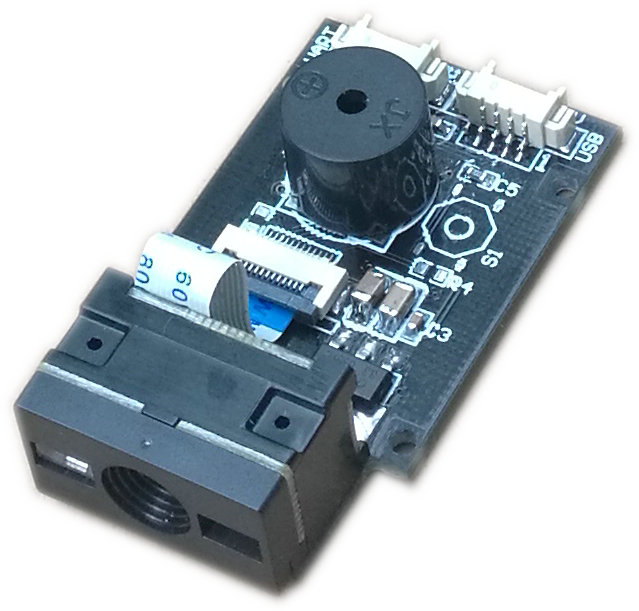

可选配件,点击图片进入购买

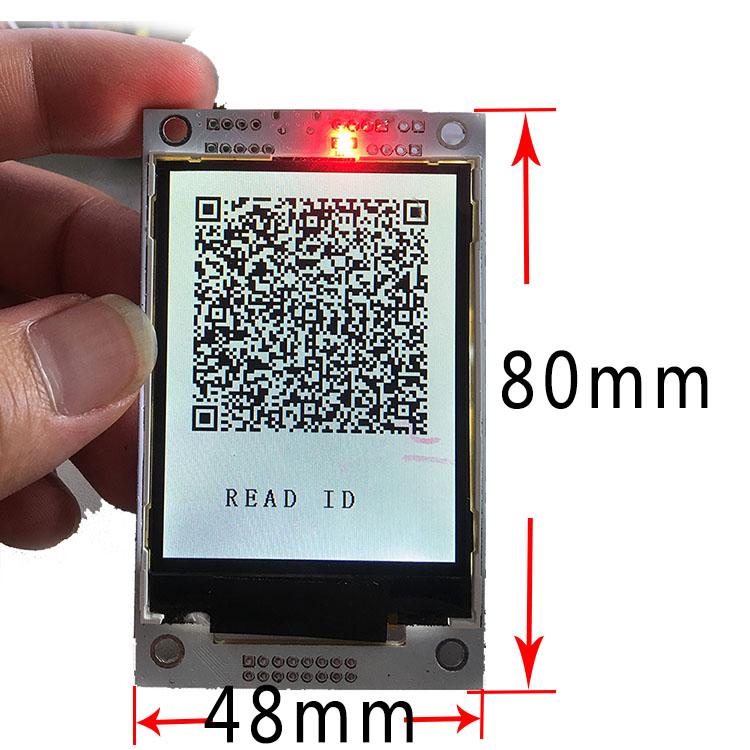

屏幕参数: -分辨率:320x240 -彩屏 16位色深

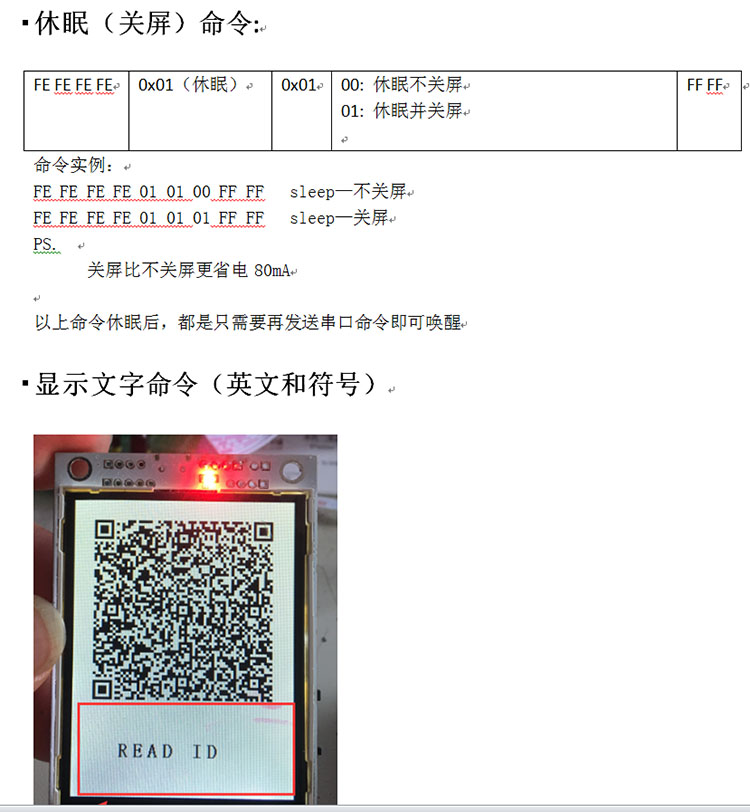

超低功耗: 可以发送串口命令让模组进入休眠模式(超低功耗uA级别),可以通过串口发命令唤醒/或者IRQ管脚唤醒
可定制: 批量客户可以定制显示内容与显示格式。模组里面是一个STM32单片机,还有很大的运算富裕,可以根据客户定制实现各种功能(付研发费定制,批量提货一定数量后,我们可以返还研发费,相当于免费定制)
注意: 默认状态下,模组上的STM32机单片机我们是不对客户开源的,模组的原理图与PCB也是不开放的,如果客户要自已在这个单片机上编程自已进行二次开发,可以联系风火轮进行商谈开放的事情(需要另付费用)。
★动态生成二维码,每秒可刷新 ★操作简单,发送串口数据生成二维码,跨平台使用,只要有串口就能使用 ★低成本,批量购买有优惠 ★功耗低,休眠与唤醒切换快 ★内置独立看门狗电路,保证稳定可靠长时间运行 ★可以显示辅助描述文字信息,更加人性化 ★板载蜂鸣器接口,可命令控制 ★板载IO口,可用命令控制 ★板载LED灯,可用命令控制 ★2.6寸真色彩TFT

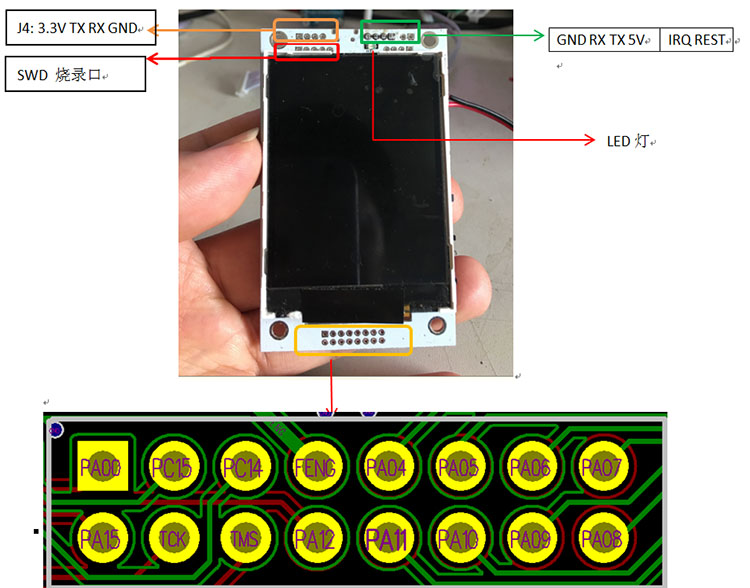

硬件接口如下图
正面
背面:
直接生成二维码:直接发送字符和数字,例如一个网址,它就自动就是生成二维码,并显示在屏中间。 默认波特率是:115200

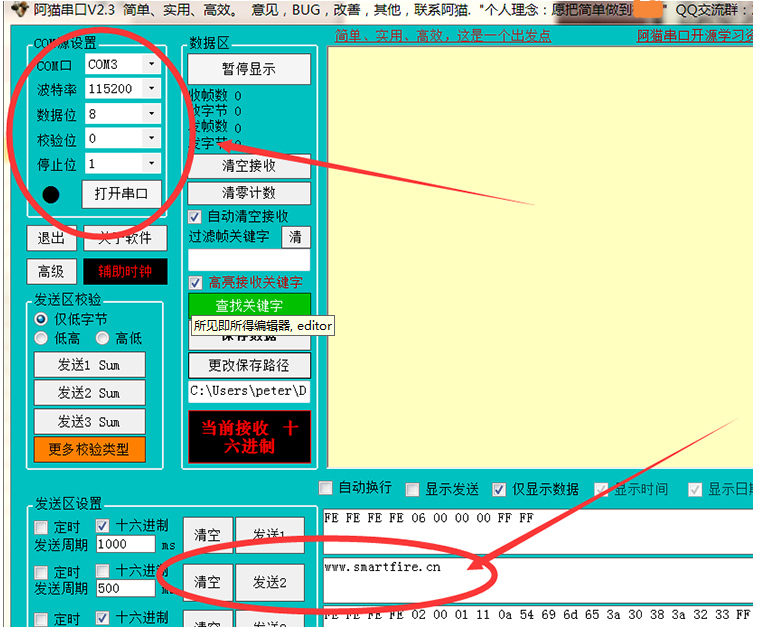

在PC调试硬件接线

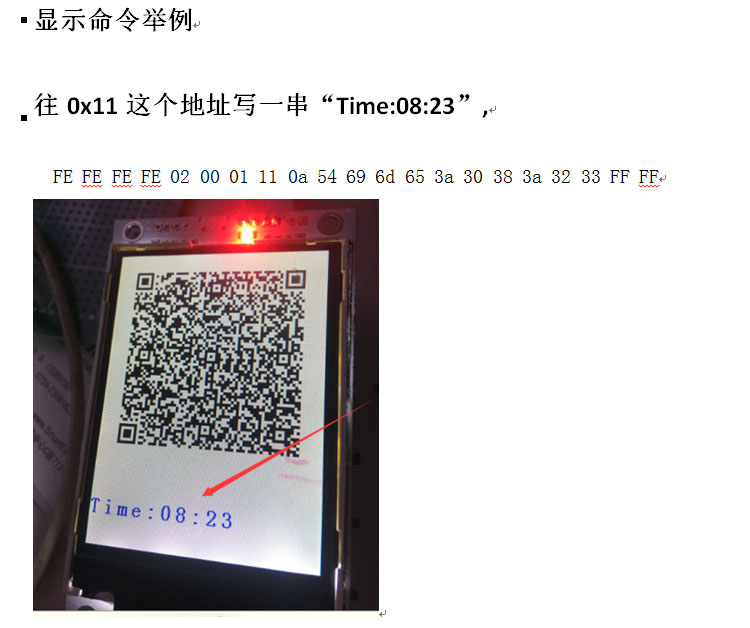

高级命令功能
显示中文举例:-居中显示“微信扫码”如果位置码写成 00 ,则默认居中 命令:FE FE FE FE 0B 02 01 00 08 CE A2 D0 C5 C9 A8 C2 EB FF FF
硬件描述

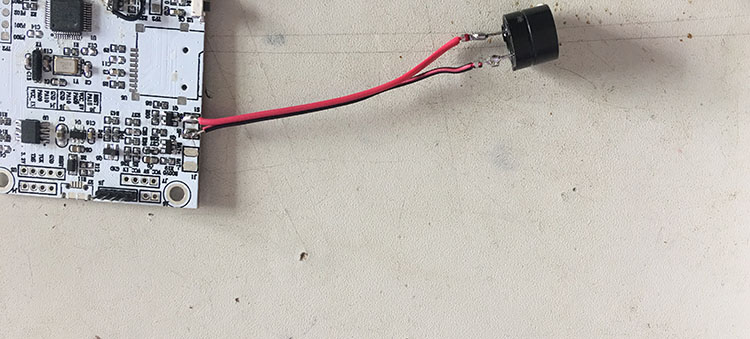

举例: FE FE FE FE 04 01 FF FF 一声短鸣 FE FE FE FE 04 02 FF FF 一声长鸣 FE FE FE FE 04 03 FF FF 两声短鸣 FE FE FE FE 04 04 FF FF 三声短鸣 FE FE FE FE 04 05 FF FF 两声长鸣
PA13输出高电平FE FE FE FE 05 01 01 01 FF FF
PA13输出低电平 FE FE FE FE 05 01 01 00 FF FF PA14输出高电平FE FE FE FE 05 01 02 01 FF FF
PA14输出低电平 FE FE FE FE 05 01 02 00 FF FF
读取PA13的输入值 发送: FE FE FE FE 05 00 01 00 FF FF 如果返回 FE FE FE FE 05 00 01 00 FF FF //读到低电平 FE FE FE FE 05 00 01 01 FF FF //读到高电平
读取PA14的输入值FE FE FE FE 05 00 02 00 FF FF 如果返回 FE FE FE FE 05 00 02 00 FF FF //读到低电平 FE FE FE FE 05 00 02 01 FF FF //读到高电平
查询版本号:FE FE FE FE 06 00 00 00 FF FF 返回数据 FE FE FE FE 06 01 00 00 FF FF
电源LED灯控制开灯 FE FE FE FE 07 01 00 00 FF FF
关灯 FE FE FE FE 07 00 00 00 FF FF
修改串口波特率默认波特率:115200 举例:
设置为 115200波特率 FE FE FE FE 08 00 00 00 FF FF
设置为 9600 FE FE FE FE 08 01 00 00 FF FF
设置为 4800 波特率 FE FE FE FE 08 02 00 00 FF FF
重启命令FE FE FE FE 09 00 00 00 FF FF |
